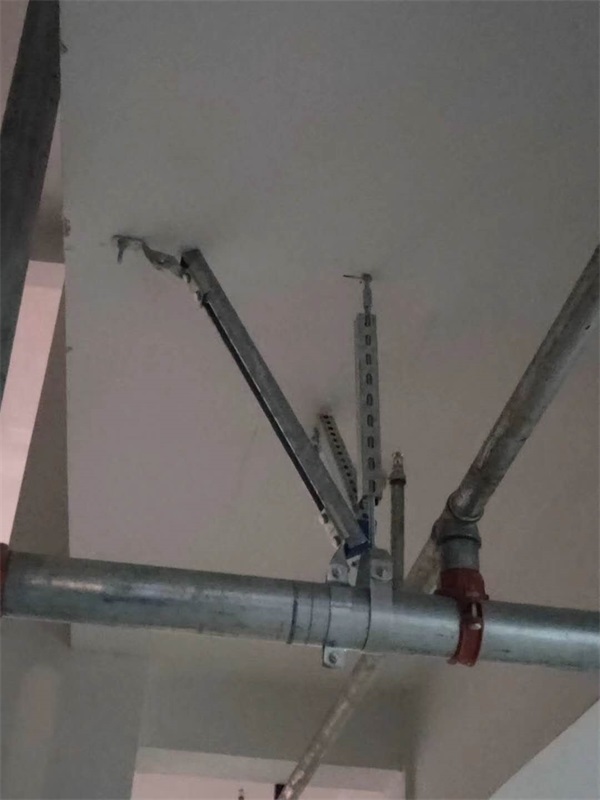

管廊支架是與建筑結構件牢固連接，以地震力為主要荷載的抗震支撐設施，它的組成部分主要是錨固件、加固吊桿、抗震連接構件及抗震斜撐。那么在安裝時我們需要注意些什么呢?
我們要知道抗震支架的承重架距離不應大于管廊支架的大間距，一般管道的大間距是按照強度條件及剛度條件計算來解決的，一般情況下我們都取小值。如果有壓力脈動的管道，要按所要求的管道固定頻率來決定管廊支架的距離，避免發生共振。要盡量利用已有的土建結構的構件支承，也就是管廊的梁柱上支承。
做柔性分析的管道，管廊支架位置根據分析決定，并考慮支承的可能性。在垂直管段彎頭附近，或在垂直段中心以上做承重架，垂直段長時，可在下部增設導向支架。在集中荷載大的管道組成件附近設承重架。盡量使設備接口的受力減小。如管廊支架靠近接口，對接口不會產生較大熱彎矩。考慮維修方便，拆卸管段時不要做臨時支架。
管廊支架的位置及類型應盡量減少作用力對被生根部件的不良影響。應將輸送脈動流體的管道及傳遞機械振動的管道的管廊支架限制在獨立的地面結構和獨立的基礎上，否則應對相關結構、建筑物等進行細心和的分析，以保證它們具有非共振頻率和足夠的強度，且振幅在較小的范圍內。一般不在水平布置的彎頭、彎管上作支托點，避免局部應力增加及影響吸收熱膨脹的效果。在垂直面上布置的彎頭上做支承架倒是常見的，但特別重要的高溫管道則不能這么做。
